Công suất & lực kéo băng tải
Công cụ tính công suất động cơ và lực kéo băng tải cần thiết theo năng suất vận chuyển, chiều dài, góc nghiêng và tốc độ băng — dùng công thức công suất nâng cộng công suất ma sát (phương pháp hệ số ma sát nhân tạo phổ biến trong tài liệu thiết kế băng tải công nghiệp). Kết quả là dải tham khảo sơ bộ, không thay thế tính toán chi tiết theo catalog động cơ/hộp giảm tốc thực tế.
Dùng khi đang chọn sơ bộ động cơ cho một băng tải mới (hoặc kiểm tra động cơ hiện có có đủ tải không) trước khi tính chi tiết theo catalog thật.
Công cụ ước DẢI công suất động cơ và lực kéo băng tải theo tải/chiều dài/góc nghiêng — tham khảo sơ bộ, cần tính chi tiết theo catalog động cơ/hộp giảm tốc trước khi chọn mua.

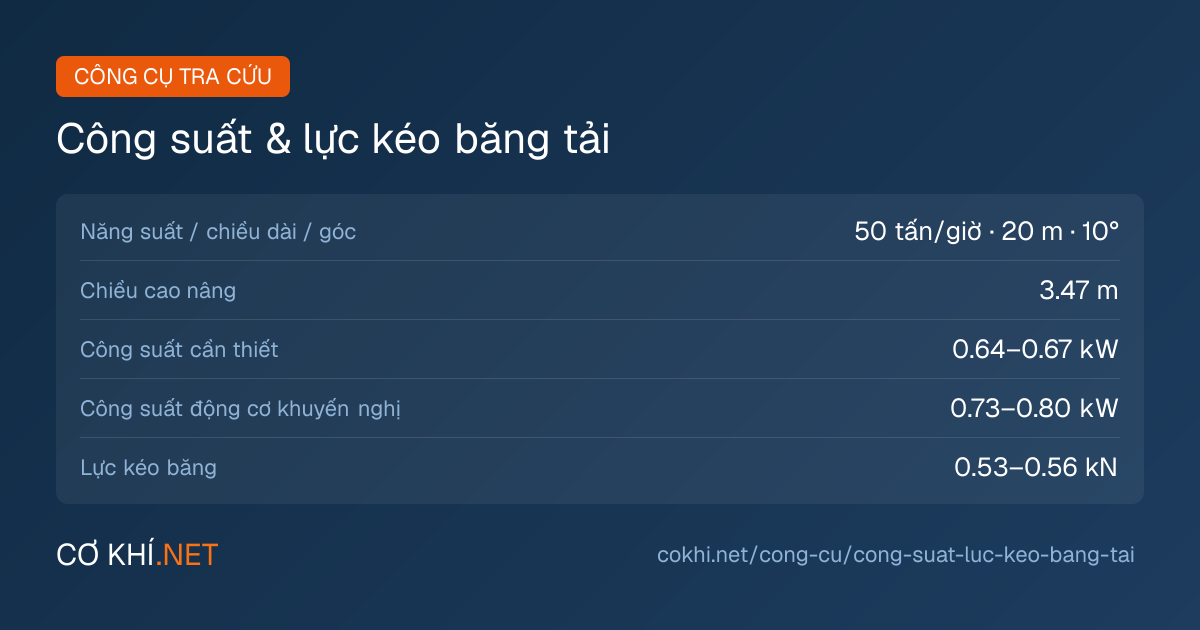

Chiều cao nâng H
3.47 m
Công suất cần thiết
0.64 – 0.67 kW
Công suất động cơ khuyến nghị (+15-20% dự phòng)
0.73 – 0.80 kW
Lực kéo băng
0.53 – 0.56 kN
Nguồn: Công thức công suất nâng P = Q×H/367/η (dẫn xuất trực tiếp từ công suất = khối lượng × trọng lực × chiều cao / thời gian, hằng số 367 quy đổi tấn/giờ-mét sang kW) cộng công suất ma sát P = Q×L×f/367/η theo phương pháp "hệ số ma sát nhân tạo" (artificial friction factor) phổ biến trong tài liệu thiết kế băng tải công nghiệp (CEMA — Conveyor Equipment Manufacturers Association, Belt Conveyors for Bulk Materials). Hệ số f và hiệu suất η là dải tham khảo điển hình — KHÔNG thay thế tính toán chi tiết theo catalog động cơ/hộp giảm tốc và điều kiện vận hành thực tế.
Nguồn: Công thức công suất nâng P = Q×H/367/η (dẫn xuất trực tiếp từ công suất = khối lượng × trọng lực × chiều cao / thời gian, hằng số 367 quy đổi tấn/giờ-mét sang kW) cộng công suất ma sát P = Q×L×f/367/η theo phương pháp "hệ số ma sát nhân tạo" (artificial friction factor) phổ biến trong tài liệu thiết kế băng tải công nghiệp (CEMA — Conveyor Equipment Manufacturers Association, Belt Conveyors for Bulk Materials). Hệ số f và hiệu suất η là dải tham khảo điển hình — KHÔNG thay thế tính toán chi tiết theo catalog động cơ/hộp giảm tốc và điều kiện vận hành thực tế.
Nguồn và giới hạn của bảng này
- Số liệu tra từ
- Công suất nâng dẫn xuất trực tiếp từ định luật bảo toàn năng lượng; công suất thắng ma sát theo phương pháp hệ số ma sát nhân tạo trình bày trong tài liệu thiết kế băng tải của CEMA (Conveyor Equipment Manufacturers Association) — Belt Conveyors for Bulk Materials. Ấn phẩm CEMA là tài liệu TRẢ PHÍ.
- Bộ số hiện dùng nhập và đối chiếu lần cuối
- — truy vết được bằng lịch sử sửa đổi của chính tệp dữ liệu (src/lib/tools/conveyor.ts).
- Bảng này dùng cho
- Chọn sơ bộ dải công suất động cơ và lực kéo cho băng tải vật liệu rời, theo năng suất, chiều dài, góc nghiêng và tốc độ băng — ở giai đoạn phác thảo phương án.
- Bảng này KHÔNG dùng cho
- Đặt mua động cơ và hộp giảm tốc: chưa tính mô men khởi động, số lần khởi động mỗi giờ, quán tính khối lượng quay và chế độ làm việc của động cơ.
- Băng tải nghiêng có nguy cơ trôi ngược khi mất điện — bài toán phanh và chống trôi ngược không nằm trong công cụ này.
- Chọn loại băng, số lớp bố, độ bền kéo băng và đường kính tang: đó là bài toán theo lực căng lớn nhất, không suy ra từ công suất.
- Băng tải kiện hàng đơn chiếc, băng con lăn, xích tải, vít tải — mô hình ma sát khác hẳn.
- Vật liệu dính bết, ẩm hoặc có góc nghỉ bất thường: hệ số ma sát thật lệch xa dải điển hình.
- Cần chính xác hơn thì tra
- CEMA — Belt Conveyors for Bulk Materials (bản gốc, có bảng hệ số đầy đủ) ↗
- Catalog động cơ và hộp giảm tốc của hãng bạn sẽ mua — hệ số sử dụng và mô men khởi động là số của hãng đó.
- Nhà cung cấp băng tải: họ tính lực căng theo đúng cấu hình tang, con lăn và bố trí thực tế của tuyến băng.
- Cập nhật lần cuối
Trang “Công suất & lực kéo băng tải” do Ban Biên tập cokhi.net — CÔNG TY TNHH CƠ KHÍ HỒNG THUẬN (MST 1501048727) — biên soạn và chịu trách nhiệm. Các tiêu chuẩn nêu trên là tài liệu trả phí: trang này dẫn tên và số hiệu để bạn tra đúng bản gốc, không sao chép nội dung tiêu chuẩn.
Trích dẫn / Nhúng công cụ này
Miễn phí sử dụng lại trên website/bài viết của bạn — chỉ cần dẫn nguồn về cokhi.net.
Câu hỏi thường gặp
- Công thức tính công suất này lấy từ đâu?
- Công suất nâng tính trực tiếp từ định luật bảo toàn năng lượng (khối lượng × trọng lực × chiều cao / thời gian); công suất thắng ma sát dùng phương pháp "hệ số ma sát nhân tạo" phổ biến trong tài liệu thiết kế băng tải công nghiệp (CEMA). Cả hai đều là công thức có nguồn, không phải số bịa.
- Vì sao công suất động cơ khuyến nghị cao hơn công suất tính toán?
- Cộng thêm hệ số dự phòng 15-20% để bù hao phí khởi động, mài mòn theo thời gian và biến động tải thực tế — đây là thông lệ phổ biến khi chọn động cơ, không phải sai số tính toán.
- Kết quả này có dùng để đặt mua động cơ ngay được không?
- Không nên — đây là ước tính sơ bộ cho giai đoạn lựa chọn ban đầu. Trước khi đặt mua, cần tính chi tiết theo catalog động cơ/hộp giảm tốc thực tế và điều kiện vận hành cụ thể (nhiệt độ, độ ẩm, chế độ khởi động).
